DIP在PCBA中的含义
作者:江西中至研科技有限公司    发布于:2026-06-04 16:51:20

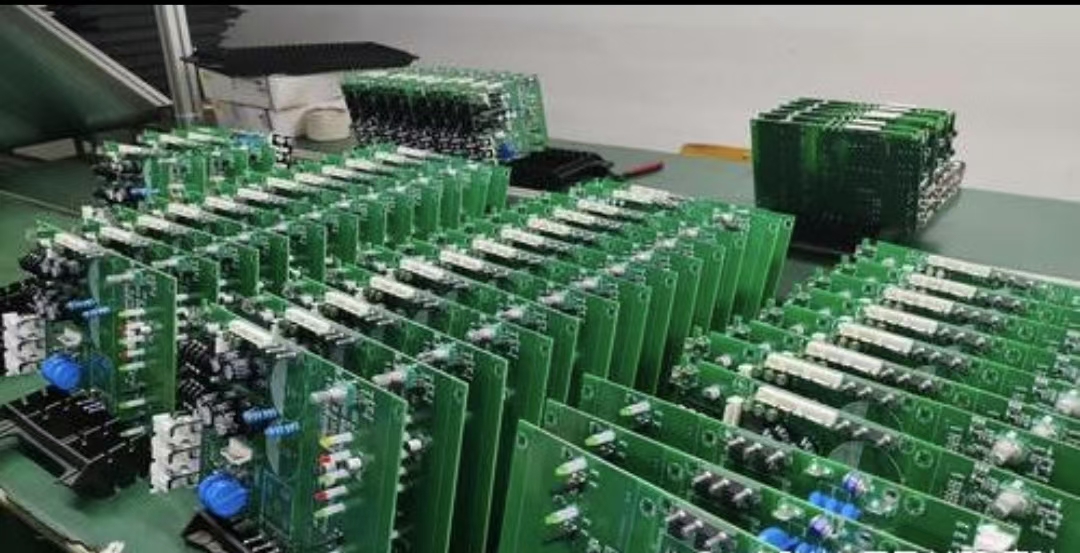

一站式PCBA加工厂家江西中至研科技有限公司今天为大家讲讲什么是PCBA插件DIP加工?PCBA插件DIP的独特优势及在生产中的定位。在现代电子产品的制造过程中,PCBA是核心环节之一。而PCBA插件DIP加工,作为一种传统的元器件装配方式,仍然在许多电子产品的生产中占有重要地位。DIP工艺常用于较大、功率较高的元件的组装,尤其是在有特殊要求的工业控制、家电和汽车电子等领域。


DIP是(Dual In-line Package)的缩写,翻译为双列直插式封装。既指一种元件封装形式,也常用来代指对应的插装焊接工艺。这种封装形式就像老式收音机里的电子元件,两侧排列着整齐的金属引脚,可以直接插入PCB板的通孔中焊接固定。在PCBA(印刷电路板组装)过程中,DIP元件需要通过波峰焊或手工焊接完成安装,其典型引脚间距为2.54毫米,封装体多为黑色环氧树脂材质。

一、具体来说

· 元件特征:DIP元件有两排平行的引脚,像芯片的“腿”一样。常见的有排针、IC插座、电解电容等。· 工艺区别:与主流的表面贴装技术(SMT)不同,DIP元件的引脚需要穿过电路板上的孔,在板子另一面进行焊接。· 生产场景:在PCBA工厂,DIP常指后焊段,即SMT贴片回流焊之后,由人工或专门插件机将元件插到板子上,再过波峰焊。

二、DIP的独特优势

可靠性强:通孔焊接的机械强度优于表面贴装,适合需要承受振动的场景;维修方便:可直接用烙铁更换元件,无需专业返修设备;兼容性广:从单片机到存储器都可使用DIP封装,原型设计阶段尤其便利;散热性好:较厚的封装本体利于热量传导至PCB板散发
三、现代生产中的定位
虽然表面贴装技术(SMT)已成主流,但DIP仍在特定领域不可替代:教育实验:学生可直观观察电路结构;军工设备:需要极高可靠性的场合;小批量生产:省去开钢网的成本;替换元件:兼容老式设备的维修需求现在新型的DIP元件已改进为可表面焊接的变体(如DIP-SMD混合封装),兼顾了传统优势与现代工艺效率。

简单理解:SMT是元件“贴”在板表面,DIP是元件“插”进孔里焊。波峰焊就是让电路板从一道向上拱起的液态焊料波峰上滑过,焊料填充到元件引脚与电路板孔之间的缝隙,冷却后形成牢固的焊点。
