柔性贴片机革新异形元件组装，±0.05mm 精度破解新能源汽车电子贴装难题
作者：江西中至研科技有限公司 发布于：2026-04-21 11:44:12
柔性贴片机革新异形元件组装，±0.05mm 精度破解新能源汽车电子贴装难题
与传统消费电子不同，新能源汽车电子需承受高振动、宽温域（-40℃～125℃）、高湿及盐雾等严苛环境。因此，PCB 上大量采用异形通孔件、压接端子、大封装功率模块以及定制化结构件。这些元件无法兼容标准的卷带或托盘包装，传统贴片机的吸嘴也难以稳定吸附。目前多数产线仍依赖人工手插或简易治具辅助，不仅节拍慢（单件 10～30 秒），而且错位、漏插、翘脚等缺陷率居高不下，直接影响整车电控系统的可靠性。
二、柔性贴片机：从“标准件专用”到“万能组装”
柔性贴片机的核心突破在于 “多规格适应性”与 “高精度视觉定位” 的深度融合。
1. 模块化供料系统
支持管装、散装、托盘、振动盘甚至定制料盒，可快速切换不同类型异形元件。部分机型配备智能飞达，自动识别元件尺寸并调节送料力度。
2. 可换式拾取单元
从传统真空吸嘴扩展为气动夹爪、电磁吸盘、防静电软垫等多模式抓取头，可根据元件几何特征（如圆柱形、L型引脚、无规则外壳）自动更换工具，抓取力闭环控制，避免压伤或脱落。

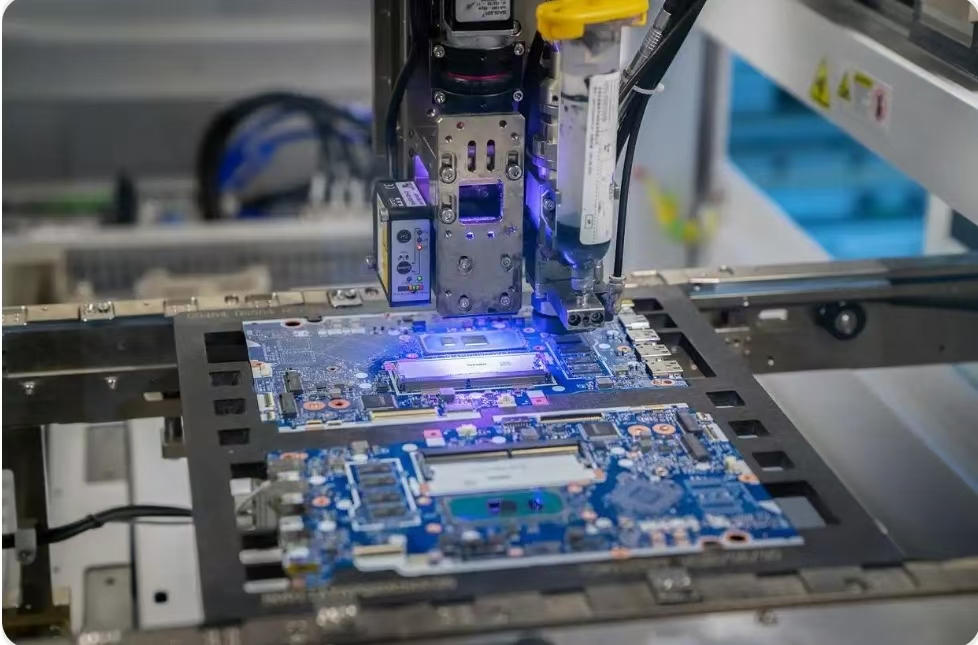

3. 飞行对中 + 多视角视觉
采用顶部相机与底部高分辨率相机，结合 AI 边缘检测算法，对元件轮廓、引脚共面性、极性标记进行实时识别与角度补偿。即使元件来料姿态随机，也能在移动过程中完成校准，最终实现 ±0.05mm 的重复贴装精度。
三、±0.05mm 精度：如何满足车规级严苛标准？
车规级 IPC-A-610 标准对异形元件的偏移、歪斜和浮高提出了明确限制。例如，对于间距 1.25mm 的压接连接器，允许横向偏移通常不超过 0.1mm。柔性贴片机通过以下技术保障 ±0.05mm 精度：
· 高刚性龙门结构：整机采用大理石或铸件基座，运动轴配备光栅尺实时全闭环反馈。
· 压力反馈贴装：Z 轴采用线性电机和压力传感器，根据元件类型自动匹配贴装压力（0.5N～50N 可调），确保通孔件或压接件一次到位且不损伤 PCB 焊盘。
· 自适应位置补偿：结合 PCB 上基准点（Fiducial Mark）和局部特征点（如相邻贴装元件或孔位），动态修正因板弯、热膨胀带来的位置偏差。
实测数据显示，在连续 8 小时生产中，柔性贴片机对 120 种不同异形元件的 CPK（过程能力指数）可达 1.33 以上，不良率降至 50ppm 以下，远优于人工插装（约 2000–5000ppm）。
四、实际应用案例：某头部 Tier1 产线改造收益
华南某汽车电子一级供应商，原 BMS 产线需 12 名人工完成异形件插装，换线时间平均 40 分钟。引入柔性贴片机后：
· 效率提升：单台设备替代 8 名人工，贴装节拍由 8 秒/件缩短至 1.2 秒/件（含视觉对位）。
· 良率改善：压接端子浮高不良从 3.2% 降至 0.05%，连接器偏位客诉归零。
· 柔性换产：更换产品型号时，仅需调用配方程序并更换供料模块，整体换线时间压缩至 8 分钟。
五、行业展望：从可选到必选
±0.05mm 的精度，看似只是一个数字，背后却是对汽车安全与可靠性的千万次承诺。柔性贴片机的技术突破，正在让“异形元件自动化”从梦想照进现实，为中国新能源汽车电子制造业的提质、降本、增效提供坚实支撑。江西中至研科技有限公司是一家集电子设备研发、生产、销售的一体化企业。主要服务于新能源、工业自动化领域。公司具备完善的研发团队，可独立完成硬件设计、程序开发、系统集成。拥有高效的测试分析仪器、SMT生产设备，与多家SMT工厂合作 ·建立优良的采购体系，通过ISO9001质量体系认证，具备工业级PCBA生产工艺。承接工业级PCBA加工生产 。
随着新能源汽车向高压、高集成、高可靠性方向快速演进，电子控制单元（ECU）、电池管理系统（BMS）、车载充电机（OBC）等核心模块中，异形元件的种类与数量急剧增加。传统贴片机在面对大尺寸连接器、屏蔽罩、功率电感、电解电容等异形器件时，往往束手无策。而人工补焊和半自动插装又存在效率低、一致性差、成本高等痛点。柔性贴片机（Flexible Mounter）的诞生，正以 ±0.05mm 的贴装精度和高度灵活的供料与拾取能力，成为破解这一难题的关键利器。
与传统消费电子不同，新能源汽车电子需承受高振动、宽温域（-40℃～125℃）、高湿及盐雾等严苛环境。因此，PCB 上大量采用异形通孔件、压接端子、大封装功率模块以及定制化结构件。这些元件无法兼容标准的卷带或托盘包装，传统贴片机的吸嘴也难以稳定吸附。目前多数产线仍依赖人工手插或简易治具辅助，不仅节拍慢（单件 10～30 秒），而且错位、漏插、翘脚等缺陷率居高不下，直接影响整车电控系统的可靠性。
二、柔性贴片机：从“标准件专用”到“万能组装”
柔性贴片机的核心突破在于 “多规格适应性”与 “高精度视觉定位” 的深度融合。
1. 模块化供料系统
支持管装、散装、托盘、振动盘甚至定制料盒，可快速切换不同类型异形元件。部分机型配备智能飞达，自动识别元件尺寸并调节送料力度。
2. 可换式拾取单元
从传统真空吸嘴扩展为气动夹爪、电磁吸盘、防静电软垫等多模式抓取头，可根据元件几何特征（如圆柱形、L型引脚、无规则外壳）自动更换工具，抓取力闭环控制，避免压伤或脱落。
3. 飞行对中 + 多视角视觉
采用顶部相机与底部高分辨率相机，结合 AI 边缘检测算法，对元件轮廓、引脚共面性、极性标记进行实时识别与角度补偿。即使元件来料姿态随机，也能在移动过程中完成校准，最终实现 ±0.05mm 的重复贴装精度。
三、±0.05mm 精度：如何满足车规级严苛标准？
车规级 IPC-A-610 标准对异形元件的偏移、歪斜和浮高提出了明确限制。例如，对于间距 1.25mm 的压接连接器，允许横向偏移通常不超过 0.1mm。柔性贴片机通过以下技术保障 ±0.05mm 精度：
· 高刚性龙门结构：整机采用大理石或铸件基座，运动轴配备光栅尺实时全闭环反馈。
· 压力反馈贴装：Z 轴采用线性电机和压力传感器，根据元件类型自动匹配贴装压力（0.5N～50N 可调），确保通孔件或压接件一次到位且不损伤 PCB 焊盘。
· 自适应位置补偿：结合 PCB 上基准点（Fiducial Mark）和局部特征点（如相邻贴装元件或孔位），动态修正因板弯、热膨胀带来的位置偏差。
实测数据显示，在连续 8 小时生产中，柔性贴片机对 120 种不同异形元件的 CPK（过程能力指数）可达 1.33 以上，不良率降至 50ppm 以下，远优于人工插装（约 2000–5000ppm）。
四、实际应用案例：某头部 Tier1 产线改造收益
华南某汽车电子一级供应商，原 BMS 产线需 12 名人工完成异形件插装，换线时间平均 40 分钟。引入柔性贴片机后：
· 效率提升：单台设备替代 8 名人工，贴装节拍由 8 秒/件缩短至 1.2 秒/件（含视觉对位）。
· 良率改善：压接端子浮高不良从 3.2% 降至 0.05%，连接器偏位客诉归零。
· 柔性换产：更换产品型号时，仅需调用配方程序并更换供料模块，整体换线时间压缩至 8 分钟。
五、行业展望：从可选到必选
随着 800V 高压平台、SiC/GaN 功率模块、集成式域控制器的普及，PCB 上的异形元件密度将持续攀升。柔性贴片机不再只是“高端选项”，而将成为新能源汽车电子组装的标准配置。未来，设备将向 更高精度（±0.02mm）、更强 AI 自学习（一键自动标定异形件抓取点）以及 混合贴装（同时处理 SMD 与异形件）方向演进，彻底打通从标准元件到异形件的一站式贴装链路。
±0.05mm 的精度，看似只是一个数字，背后却是对汽车安全与可靠性的千万次承诺。柔性贴片机的技术突破，正在让“异形元件自动化”从梦想照进现实，为中国新能源汽车电子制造业的提质、降本、增效提供坚实支撑。江西中至研科技有限公司是一家集电子设备研发、生产、销售的一体化企业。主要服务于新能源、工业自动化领域。公司具备完善的研发团队，可独立完成硬件设计、程序开发、系统集成。拥有高效的测试分析仪器、SMT生产设备，与多家SMT工厂合作 ·建立优良的采购体系，通过ISO9001质量体系认证，具备工业级PCBA生产工艺。承接工业级PCBA加工生产 。
